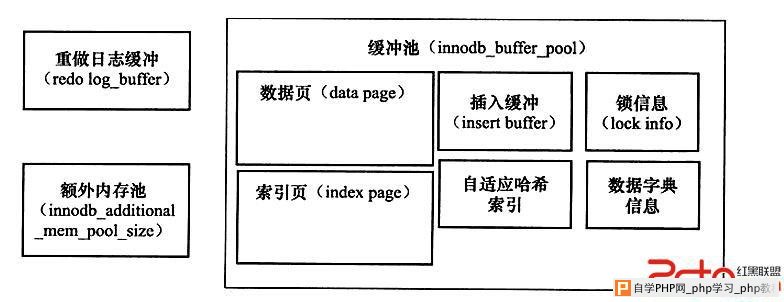

先上图

1.缓冲池

InnoDB存储引擎是基于磁盘存储的，并将其中的记录按照页的方式进行管理。通常使用缓冲池来提高数据库的整体性能。缓冲池简单说就是一块内存，通过内存的速度弥补磁盘速度较慢对数据库性能的影响。在数据库中进行读操作时，首先将从磁盘读到的页存放在缓冲池中，下一次读取相同的页时，首先判定是否存在缓冲池中，如果有就是被命中直接读取，没有的话就从磁盘中读取。在数据库进行改操作时，首先缓冲池中的页，然后在以一定的频率刷新到磁盘上。这里的刷新机制不是每页在发生变更时触发。而是通过一种checkpoint机制刷新到磁盘的。可以通过innodb_buffer_pool_size(单位块)参数来设置缓冲池的大小。缓冲池中的数据库类型有：索引页、数据页、undo页、插入缓存页(insert buffer)、自适应hash(adaptive hash index)、innodb存储的锁信息(lock info)、数据字典信息(data dictionary)。通过参数innodb_buffer_pool_instances设置允许有多个缓冲池实例，每个页根据哈希值平均分配到不同的实例中，以减少数据库内部资源的竞争，增加数据库的并发处理能力。

2.LRU List、Free List和Flush List

innoDB存储引擎的缓冲池是通过LRU算法来进行管理的，即最频繁使用的页在LRU列表(管理已经读取到的页)的前段，最少使用的页在LRU列表的尾端。缓冲池中每页大小16K。但是它对LRU算法做了一些优化，加入了midpoint位置。新获取的数据放入midpoint，而不是放入列表头部。通常midpoint在LRU列表的5/8处。可以通过innodb_old_blocks_pct参数来设置。把midpoint之后的列表称为old列表，之前的称为new列表。为什么在innoDB存储引擎采用midpoint呢？这是因为如直接将读取到的也放入LRU的首端，某些SQL操作导致缓冲池中的页被刷出，从而影响缓冲池的效率。可以通过参数innodb_old_blocks_time设置页读取到midpoint位置后需要等待多久才会加入LRU的new列表。

当数据库刚启动时，LRU列表是空的，这时所有的页都放在Free列表中的。当需要从缓冲池中分配页时，首先从Free列表中查看是否有空闲的空闲页，若有则从Free列表中删除然后加入到LRU列表中。否则根据LRU算法，淘汰LRU列表末尾的页，将该内存空间分配给新的页。当页从LRU的old部分加入到new部分，此时发生的操作是page made young，而因为innodb_old_blocks_time参数的设置导致页没有从old加入到new的操作称为page not made young。从InnoDB存储引擎1.0.X版本开始支持压缩页的功能。即将原来16K的页压缩为1K、2K、4K和8K,由于页的大小发生变化，LRU列表页有相应的变化，对于非16K的页时通过unzip_LRU列表进行维护。在LRU列表中的页被修改后，该页称为脏页(dirry page)，这时数据库通过checkpoint机制将脏页刷回磁盘。而Flush列表中的页就是脏页列表。脏页即存在于LRU列表页存在于Flush列表。LUR列表用来管理缓冲池中页的可用性，Flush列表用来管理将也刷回磁盘。可以通过show engine innodb status命令来查看LRU列表和Free列表的使用情况和运行状态。

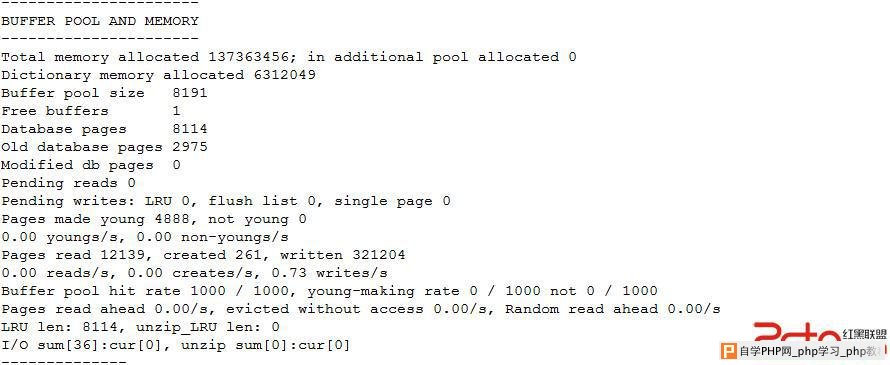

由图可以看出:

Buffer pool size总共有8191个页(8191*16k);

Free buffers表示当前Free列表中的页的数量;

Datebase pages表示LRU列表中页的数量。可能Free buffers和Database pages之和不等于Buffer pool size。这是因为缓冲池中的也还可能会被分配给自适应哈希索引、lock信息、insert buffer等页。而这部分是不需要LRU算法维护的，因此不在LRU列表中。

page made young表示LRU列表中页移动到前段的次数。

Buffer pool hit rate表示缓冲池的命中率，该值不能小于95%。

LRU len表示LRU列表中有多少页。

unzip_LRU len表示压缩的页数；其中LRU len包含unzip_LRU len。Modified db pages表示当前脏页的数量。

还可以通过 information_schema.INNODB_BUFFER_PAGE_LRU表来观察LRU列表中每个页的具体信息。

3.重做日志缓冲(redo log buffer)

innoDB存储引擎首先将重做日志信息放入这个缓冲区，然后按照一定的频率将其刷入重做日志文件中。重做日志缓冲区一般不需要很多，只要保证每秒产生的事务量在这个缓冲大小之内即可。可以通过innodb_log_buffer_size参数设置大小。

4.额外的内存池

在innoDB存储引擎中，对内存的管理是通过一种称为内存堆(heap)的方式进行。在对一些数据结构本身的内存进行分配时，需要从额外的内存池中进行申请，当该区域的内存不够时，需要从缓冲池中申请。例如L:分配了缓冲池，但是每个缓冲池中的帧缓冲(frame buffer)还有对应的缓冲控制对象(buffer control block)，这些记录了一些诸如LRU、锁、等待等信息，而这个对象的内存就需要从额外内存池中申请。因此在申请了很大的缓冲池是也要考虑相应增加这个值。
