一、准备

1、准备服务器

建立有2个节点的MySQL CLuster体系，使用6台服务器建立Haproxy+mysql cluster( MySQL 集群) 体系

节点配置说明

节点	对应的IP和端口
Haproxy负载均衡(1个) centos 6.3	1.1.1.11
管理节点(1个) centos 6.3	1.1.1.30
SQL节点 (2个) centos 6.3	1.1.1.21
	1.1.1.22
数据节点 (2个) centos 6.3	1.1.1.31
	1.1.1.32

二、Haproxy负载均衡安装配置

[root@HAPROXY001 ~]# yum install haproxy*

在/etc/haproxy/目录下创建haproxy.cfg配置文件

--------------------------------------------------------------------------------

[root@HAPROXY001 ~]# vim /etc/haproxy/haproxy.cfg



# this config needs haproxy-1.1.28 or haproxy-1.2.1

global

log 127.0.0.1 local0 info #日志相关

log 127.0.0.1 local1 notice

maxconn 4096

chroot /usr/local/haproxy

uid root

gid root

daemon

#debug

#quiet

pidfile /usr/local/haproxy/haproxy.pid

defaults

log global

mode http

#option httplog

option dontlognull

retries 3

option redispatch

maxconn 8000

contimeout 3000

clitimeout 30000

srvtimeout 30000



listen mysql

bind 0.0.0.0:3306 #代理端口

mode tcp #模式 TCP

option mysql-check #user root #mysql健康检查 root为mysql登录用户名

balance roundrobin #调度算法

server mysql1 1.1.1.21:3306 check port 3306#weight 1 check inter 1s rise 2 fall 2 #健康检查加上check

server mysql2 1.1.1.22:3306 check port 3306#weight 1 check inter 1s rise 2 fall 2



listen stats #监控

mode http

bind 0.0.0.0:8888

stats enable

stats uri /dbs

stats realm Global\ statistics

stats auth admin:hello123

--------------------------------------------------------------------------------

启动服务：/usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg

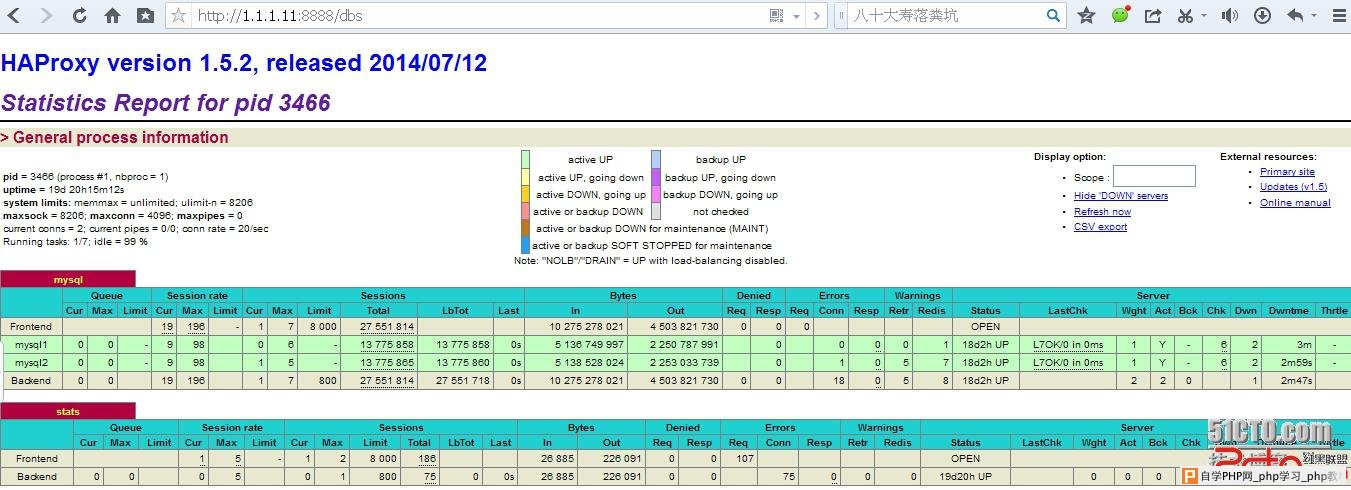

登录浏览器查看：  输入admin hello123登录



三、mysql cluster安装

1，mysql cluster 各节点安装，以管理节点为例

[root@MYSQLMANAGER ~]# wget http://cdn.mysql.com/Downloads/MySQL-Cluster-7.3/mysql-cluster-gpl-7.3.7-linux-glibc2.5-x86_64.tar.gz

[root@MYSQLMANAGER ~]# groupadd mysql

[root@MYSQLMANAGER ~]# useradd mysql -g mysql

[root@MYSQLMANAGER ~]# tar -xvf mysql-cluster-gpl-7.3.7-linux-glibc2.5-x86_64.tar.gz

[root@MYSQLMANAGER ~]# mv mysql-cluster-gpl-7.3.7-linux-glibc2.5-x86_64 /usr/local/mysql

[root@MYSQLMANAGER ~]# cd /usr/local/

[root@MYSQLMANAGER ~]# chown -R mysql:mysql mysql/

[root@MYSQLMANAGER ~]# cd mysql/

[root@MYSQLMANAGER ~]# scripts/mysql_install_db --user=mysql



2，节点配置

管理节点：

[root@MYSQLMANAGER ~]# vi /var/lib/mysql-cluster/config.ini

--------------------------------------------------------------------------------

[NDBD DEFAULT]

NoOfReplicas=2 #副本数量，建议使用默认的2

MaxNoOfConcurrentOperations=10000

DataMemory=1024M #每个数据节点中给数据分配的内存

IndexMemory=500M #每个数据节点中给索引分配的内存

BackupMemory: 50M

[NDB_MGMD]

#管理节点配置项

Nodeid= 1

HostName=1.1.1.30 #管理节点IP

DataDir=/usr/local/mysql/data #管理节点日志、配置目录

ArbitrationRank: 1 #该节点的优先级别等级

[NDBD]

#数据节点配置项

Nodeid = 2 #第一个数据节点

HostName=1.1.1.31 #数据节点IP

DataDir=/usr/local/mysql/data #数据节点存放数据的目录

[NDBD]

Nodeid = 3 #第二个数据节点

HostName=1.1.1.32

DataDir=/usr/local/mysql/data

[mysqld]

#SQL节点配置项

Nodeid = 4 #第一个SQL节点

HostName=1.1.1.21

[mysqld]

Nodeid = 5 #第二个SQL节点

HostName=1.1.1.22

[mysqld]

Nodeid = 6 #第三个SQL节点

HostName=1.1.1.254

[mysqld]

#建议保留一个SQL节点配置口

--------------------------------------------------------------------------------



数据节点： 两数据节点配置一样



[root@MYSQLDB001 ~]# vim /etc/my.cnf

--------------------------------------------------------------------------------

[mysqld]

datadir=/usr/local/mysql/data

socket=/usr/local//mysql/mysql.sock

user=mysql

# Disabling symbolic-links is recommended to prevent assorted security risks

symbolic-links=0

#运行NDB存储引擎

ndbcluster

#指定管理节点

ndb-connectstring=1.1.1.30:1186



[MYSQL_CLUSTER]

ndb-connectstring=1.1.1.30:1186

[NDB_MGM]

connect-string=1.1.1.30



[mysqld_safe]

log-error=/usr/local/mysql/log/mysqld.log

pid-file=/var/run/mysqld/mysqld.pid

--------------------------------------------------------------------------------

SQL节点配置：





[root@MYSQL001 ~]# cd /usr/local/mysql/

[root@MYSQL001 ~]# cp support-files/mysql.server /etc/rc.d/init.d/mysqld

[root@MYSQL001 ~]# chmod +x /etc/rc.d/init.d/mysqld

[root@MYSQL001 ~]# chkconfig --add mysqld

[root@MYSQL001 ~]# vi /etc/my.cnf

--------------------------------------------------------------------------------



[mysqld]

server-id=4

#每个服务器的id不一样

datadir=/usr/local/mysql/data

socket=/var/lib/mysql/mysql.sock

user=mysql

# Disabling symbolic-links is recommended to prevent assorted security risks

symbolic-links=0

log-bin = /usr/local/mysql/log/mysql-bin.log

max_connections=1000

skip-name-resolve



#以下为mysql 主主模式的配置文件

# 忽略mysql数据库复制

binlog-ignore-db=mysql

# 每次增长2

auto-increment-increment = 2

# 设置自动增长的字段的偏移量，即初始值为2

auto-increment-offset = 1



[mysqld_safe]

log-error=/usr/local/mysql/log/mysqld.log

pid-file=/usr/local/mysql/mysqld.pid



[MYSQLD]

ndbcluster

ndb-connectstring=1.1.1.30

[MYSQL_CLUSTER]

ndb-connectstring=1.1.1.30

[NDB_MGM]

connect-string=1.1.1.30

3，启动服务

CLUSTER启动的顺序依次为：管理节点—数据节点—SQL节点 关闭顺序相反



管理节点启动：

[root@MYSQLMANAGER ~]# /usr/local/mysql/bin/ndb_mgmd -f /var/lib/mysql-cluster/config.ini

添加新节点后，重新加载管理节点配置信息：



[root@MYSQLMANAGER ~]# /usr/local/mysql/bin/ndb_mgmd -f /etc/config.ini --initial
或
[root@MYSQLMANAGER ~]# /usr/local/mysql/bin/ndb_mgmd -f /etc/config.ini --reload



数据节点启动：

[root@MYSQLDB001 ~]# /usr/local/mysql/bin/ndbd --initial

注意：仅限第一次mysql节点启动使用–-initial，后面再启动不需要此参数



SQL节点启动：

[root@MYSQL001 ~]# service mysqld start



四、mysql cluster 测试

1，查看cluster 信息

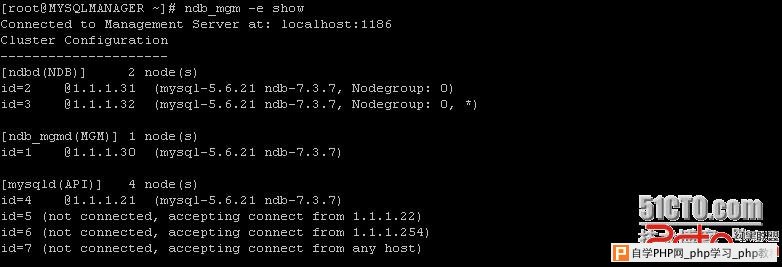

[root@MYSQLMANAGER ~]#ndb_mgm -e show

2，测试SQL数据同步

从SQL节点1登录，创建数据库和表，进行简单测试。

[root@MYSQL001 ~]# mysql -uroot -p

mysql> create database test ;

mysql> use test;
Database changed

mysql> create table test1(id int,name varchar(10)) engine=ndb ;

mysql> insert into test1 values(1,'test');

mysql> select * from test1 ;

+------+---------+
| id | name |
+------+---------+
| 1 | test |
+------+---------+

从SQL节点2登录，查看效果，库，表和数据已经同步。

从SQL节点2节点插入一条数据，同样登陆SQL节点1，也能看到数据已经同步

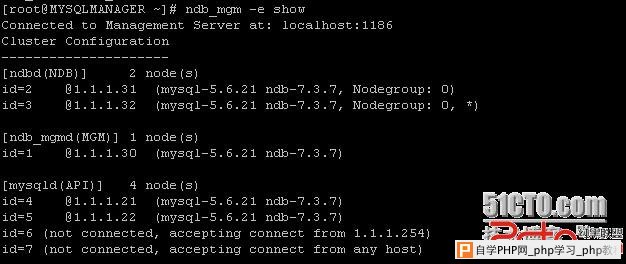

3，测试HA服务

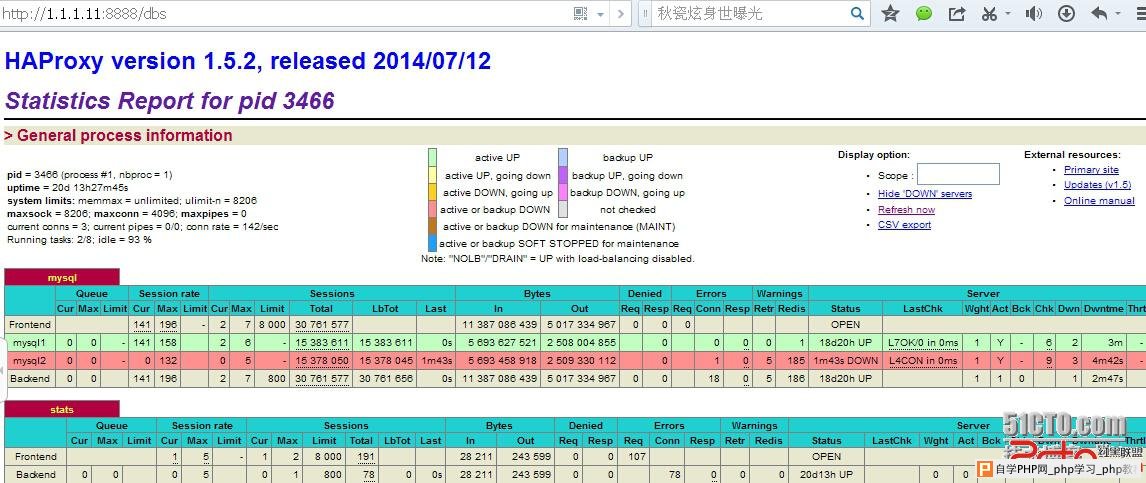

停止SQL节点2服务查看

[root@MYSQL002 ~]# /etc/init.d/mysqld stop

Shutting down MySQL.... [ OK ]

mysql 服务 1.1.1.11：3306 依然可以正常使用。
