第1页绘制椭圆

把现实世界当中的物体模拟到计算机当中，一些简单的物理实验、碰撞旋转等等难度还是不算很大，难度较大的应当算流体模拟。

本文将在Canvas当中模拟出一个2D平面内的水珠，涉及的知识点和技巧包括：Jscex基础知识，贝塞尔曲线的绘制，合理利用CanvasRenderingContext2D的translate和rotate等API。

绘制椭圆

在模拟水滴之前，我们先思考一下怎么在canvas当中绘制一个椭圆。

大家可以很容易想到下面几种方案：

1.根据椭圆笛卡尔坐标系方程绘制

2.根据椭圆极坐标方程绘制

3.根据椭圆曲率变化绘制

4.利用四条贝塞尔曲线绘制

第四种，也是性能最好的一种，这样可以避免复杂的计算，充分利用CanvasRenderingContext2D的API(API的性能是通过严格测试，一般情况下比较靠谱).

所以我们采用第四种方式来绘制椭圆。

var canvas;

var ctx;

ctx = canvas.getContext(“2d”);

ctx.strokeStyle = “#fff”;

function drawEllipse(x, y, w, h) {

var k = 0.5522848;

var ox = (w / 2) * k;

var oy = (h / 2) * k;

var xe = x + w;

var ye = y + h;

var xm = x + w / 2;

var ym = y + h / 2;

ctx.beginPath();

ctx.moveTo(x, ym);

ctx.bezierCurveTo(x, ym – oy, xm – ox, y, xm, y);

ctx.bezierCurveTo(xm + ox, y, xe, ym – oy, xe, ym);

ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);

ctx.bezierCurveTo(xm – ox, ye, x, ym + oy, x, ym);

ctx.stroke();

ctx.clearRect(0,0,canvas.width,canvas.border=”1″ Height);

drawEllipse(10, 10, 40, 82);

(改变drawEllipse的四个参数试试)

旋转椭圆

这里的旋转不是绕上面的drawEllipse的前两个参数x,y旋转，二是绕椭圆的中心旋转。所以仅仅 CanvasRenderingContext2D.rotate是不够的，因为CanvasRenderingContext2D.rotate是绕画布的左上角(0，0)旋转。所以我们先要把(0，0)通过CanvasRenderingContext2D.translate到椭圆的中心，然后再 drawEllipse(-a/2, –b/2, a, b).

上面这句话，就是绕中心旋转的核心。这里还可以推广到任意图形或者图片(假设有约定的中心)。如图：

第2页旋转椭圆

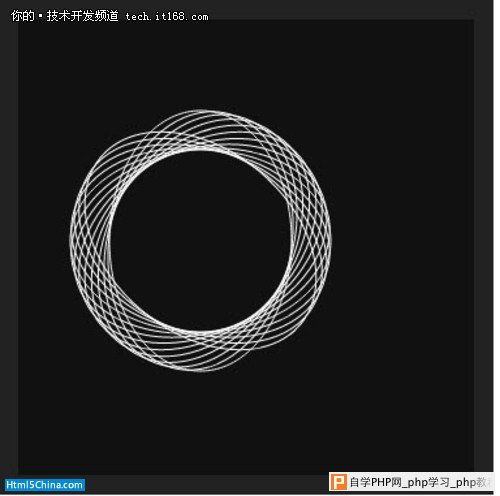

然后我们就可以先绘制一个鸟巢出来：

html>

head>

script src=”http://files.cnblogs.com/iamzhanglei/jscex.jscexRequire.min.js” type=”text/javascript”>script>

head>

body>

style type=”text/css”>

input.css3btn

background: -moz-linear-gradient(270deg, #d2ebf8, #0c8ab5);

background: -webkit-linear-gradient(top, #d2ebf8, #0c8ab5);

background: -o-linear-gradient(top, #d2ebf8, #0c8ab5);

filter: progid:DXImageTransform.Microsoft.Gradient(GradientType=0, StartColorStr=”#000099CC”, EndColorStr=”#FF0087B4″);

border-top: 1px solid #38538c;

border-right: 1px solid #1f2d4d;

border-bottom: 1px solid #151e33;

border-left: 1px solid #1f2d4d;

border-radius: 4px;

box-shadow: inset 0 1px 10px 1px #5c8bee, 0px 1px 0 #1d2c4d, 0 2px 0px #1f3053, 0 4px 4px 1px #111111;

color: #f0f0f0;

font: bold 20px “helvetica neue” , helvetica, arial, sans-serif;

padding: 10px 0 10px 0;

text-align: center;

text-shadow: 0px -1px 1px #1e2d4d;

width: 150px;

background-clip: padding-box;

input.css3btn:hover

box-shadow: inset 0 0px 20px 1px #87adff, 0px 1px 0 #1d2c4d, 0 3px 0px #1f3053, 0 4px 4px 1px #111111;

cursor: pointer;

input.css3btn:active

box-shadow: inset 0 1px 10px 1px #5c8bee, 0 1px 0 #1d2c4d, 0 2px 0 #1f3053, 0 4px 3px 0 #111111;

style>

canvas width=”350″ border=”1″ height=”350″ style=”border: solid 15px #222; background-color: #111;

color: #CCC;”>

Your browser does not support the canvas element.

canvas>

script>

var canvas;

var ctx;

var px = 0;

var py = 0;

function init() {

ctx = canvas.getContext(“2d”);

ctx.strokeStyle = “#fff”;

ctx.translate(70, 70);

init();

var i = 0;

function drawEllipse(x, y, w, h) {

var k = 0.5522848;

var ox = (w / 2) * k;

var oy = (h / 2) * k;

var xe = x + w;

var ye = y + h;

var xm = x + w / 2;

var ym = y + h / 2;

ctx.beginPath();

ctx.moveTo(x, ym);

ctx.bezierCurveTo(x, ym – oy, xm – ox, y, xm, y);

ctx.bezierCurveTo(xm + ox, y, xe, ym – oy, xe, ym);

ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);

ctx.bezierCurveTo(xm – ox, ye, x, ym + oy, x, ym);

ctx.stroke();

ctx.translate(x + 70, y + 100);

px = -70;

py = -100;

ctx.rotate(10 * Math.PI * 2 / 360);

var ct;

var drawAsync = eval(Jscex.compile(“async”, function (ct) {

while (true) {

drawEllipse(px, py, 140, 200)

$await(Jscex.Async.sleep(200, ct));

}))

function Button1_onclick() {

ct.cancel();

function Button2_onclick() {

ct = new Jscex.Async.CancellationToken();

drawAsync(ct).start();

script>

br />

input type=”button” value=”run” onclick=”return Button2_onclick()” />

input type=”button” value=”stop” onclick=”return Button1_onclick()” />

body>

html>

第3页绘制水滴

绘制水滴

旋转的椭圆和鸟巢神马的和水滴有什么关系呢?

我们通过改变椭圆的长轴和短轴，令其非常接近圆形(只能接近，不能等于圆形)，然后每次旋转擦除画布，就可以达你预想不到的效果!

这里需要注意的是，擦除画布不再是一句 CanvasRenderingContext2D.clearRect(0,0,canvas.width,canvas.border=”1″ Height)就可以，因为画布已经旋转和画布原点已经translate，所以我们使用 ctx.clearRect(-canvas.width, -canvas.border=”1″ Height, 2 * canvas.width, 2 * canvas.border=”1″ Height)来擦除画布。

我们画一个长轴42，短轴40的椭圆，旋转并擦除画布：

function drawEllipse(x, y, w, h) {

ctx.clearRect(-canvas.width, -canvas.border=”1″ Height, 2 * canvas.width, 2 * canvas.border=”1″ Height);

var k = 0.5522848;

var ox = (w / 2) * k;

var oy = (h / 2) * k;

var xe = x + w;

var ye = y + h;

var xm = x + w / 2;

var ym = y + h / 2;

ctx.beginPath();

ctx.moveTo(x, ym);

ctx.bezierCurveTo(x, ym – oy, xm – ox, y, xm, y);

ctx.bezierCurveTo(xm + ox, y, xe, ym – oy, xe, ym);

ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);

ctx.bezierCurveTo(xm – ox, ye, x, ym + oy, x, ym);

ctx.stroke();

ctx.translate(x + 20, y + 21);

px = -20;

py = -21;

ctx.rotate(10 * Math.PI * 2 / 360);

var ct;

var drawAsync = eval(Jscex.compile(“async”, function (ct) {

while (true) {

drawEllipse(px, py, 40, 42)

$await(Jscex.Async.sleep(10, ct));

}))

会是什么效果呢?

在线演示效果查看

http://www.cnblogs.com/iamzhanglei/archive/2011/12/12/2284188.html

现在大家可以看到一个晃动的水珠了
