在HTML5 Canvas中，可以用以下方法描画三阶和二阶的贝塞尔曲线：

复制代码

代码如下:

context.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)
context.quadraticCurveTo(cpx, cpy, x, y)

贝塞尔曲线是在二维平面上由一个“起始点”，一个“结束点”，以及一个或多个“控制点”定义的曲线。普通的三阶贝塞尔曲线使用两个控制点，而二阶曲线则只使用一个控制点。

要描画二阶贝塞尔曲线，只需设置结束点的坐标和控制点的坐标即可：

复制代码

代码如下:

context.moveTo(0,0);
context.quadraticCurveTo(100,25,0,50);

代码执行结果如下：

上面例子中的曲线从坐标(0,0)开始，到(0,50)结束，而用于控制曲线描绘的控制点的坐标为(100,25)。

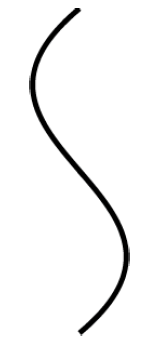

相比二阶曲线，由于可以设置两个控制点，三阶贝塞尔曲线的描画更为灵活。下面的代码描画了一条”S”形的曲线：

复制代码

代码如下:

context.moveTo(150,0);
context.bezierCurveTo(0,125,300,175,150,300);

译注1：关于贝塞尔曲线，可以参考Wikipedia上的条目(http://en.wikipedia.org/wiki/Bézier_curve)，其中的动画很好地诠释了贝塞尔曲线的生成机制。

译注2：目前HTML5 Canvas最高仅支持三阶贝塞尔曲线，四阶以上的曲线尚不支持。
