颜色处理，也就是填充和边框效果；你会发现这里的内容与canvas基本上是一致的。这些属性既可以以属性的形式写在元素中，也可以以CSS的形式保存,这是与canvas不一样的地方

前面我们重点都在总结各类形状，文本和图片，接下来，我们还是和讨论canvas一样，总结一下颜色处理，也就是填充和边框效果；你会发现这里的内容与canvas基本上是一致的。这些属性既可以以属性的形式写在元素中，也可以以CSS的形式保存(这是与canvas不一样的地方)。
填充色 - fill属性
这个属性使用设置的颜色填充图形内部，使用很简单，直接把颜色值赋给这个属性就可以了。看例子：

复制代码

代码如下:

上面例子中画了一个红色蓝边的矩形。注意几点：
1. 如果不提供fill属性，则默认会使用黑色填充,如果要取消填充，需要设置成none。
2. 可以设置填充的透明度，就是fill-opacity，值的范围是0到1。
3. 稍微复杂一点的是fill-rule属性。这个属性定义了判断点是不是属于填充范围的算法；除了inherit这个值外，还有两个取值：

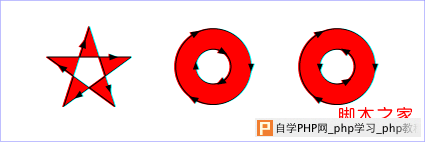

nonzero：这个值采用的算法是：从需要判定的点向任意方向发射线，然后计算图形与线段交点的处的走向；计算结果从0开始，每有一个交点处的线段是从左到右的，就加1；每有一个交点处的线段是从右到左的，就减1；这样计算完所有交点后，如果这个计算的结果不等于0，则该点在图形内，需要填充；如果该值等于0，则在图形外，不需要填充。看下面的示例：

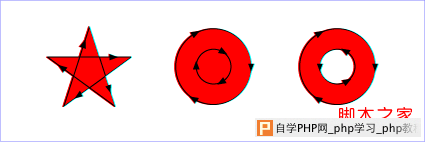

evenodd：这个值采用的算法是：从需要判定的点向任意方向发射线，然后计算图形与线段交点的个数，个数为奇数则改点在图形内，需要填充；个数为偶数则点在图形外，不需要填充。看下图的示例：

边框色 - stroke属性
上面的例子中已经用到了stroke属性，这个属性使用设置的值画图形的边框，使用起来也很直接，把颜色值赋给它就可以了。注意：
1. 如果不提供stroke属性，则默认不绘制图形边框。
2. 可以设置边的透明度，就是stroke-opacity，值的范围是0到1。
实际上，边的情况比图形内部稍微复杂一点，因为边除了颜色，还有"形状"需要定义。

线的端点 - stroke-linecap属性
这个属性定义了线段端点的风格，这个属性可以使用butt,square,round三个值。看例子：

复制代码

代码如下:
