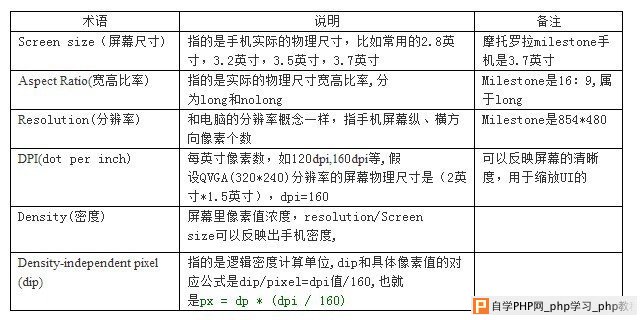

1.术语和概念

　　Android手机ui设计分辨率基础知识

　　Screen size(屏幕尺寸)

　　指的是手机实际的物理尺寸，比如常用的2.8英寸，3.2英寸，3.5英寸，3.7英寸

　　摩托罗拉milestone手机是3.7英寸

　　Aspect Ratio(宽高比率)

　　指的是实际的物理尺寸宽高比率,分为long和nolong

　　Milestone是16：9,属于long

　　Resolution(分辨率)

　　和电脑的分辨率概念一样，指手机屏幕纵、横方向像素个数

　　Milestone是854*480

　　DPI(dot per inch)

　　每英寸像素数，如120dpi,160dpi等,假设QVGA(320*240)分辨率的屏幕物理尺寸是(2英寸*1.5英寸)，dpi=160

　　可以反映屏幕的清晰度，用于缩放UI的

　　Density(密度)

　　屏幕里像素值浓度，resolution/Screen size可以反映出手机密度,

　　Density-independent pixel (dip)

　　指的是逻辑密度计算单位,dip和具体像素值的对应公式是dip/pixel=dpi值/160,也就是px = dp * (dpi / 160)

　　2. DPI值计算

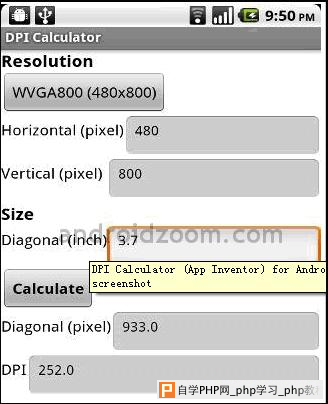

　　比如：计算WVGA(800*480)分辨率，3.7英寸的密度DPI，如图1所示

　　图1

Diagonal pixel表示对角线的像素值(=

)，DPI=933/3.7=252

　　3.手机屏幕的分类

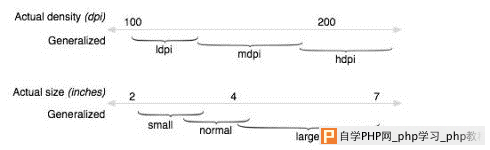

　　1)根据手机屏幕密度(DPI)或屏幕尺寸大小分为以下3类，如图2所示

　　图2

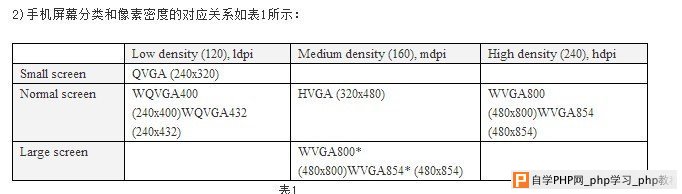

　　2)手机屏幕分类和像素密度的对应关系如表1所示：

　　Low density (120), ldpi

　　Medium density (160), mdpi

　　High density (240), hdpi

　　Small screen

　　QVGA (240×320)

　　Normal screen

　　WQVGA400 (240×400)WQVGA432 (240×432)

　　HVGA (320×480)

　　WVGA800 (480×800)WVGA854 (480×854)

　　Large screen

　　WVGA800* (480×800)WVGA854* (480×854)

　　表1

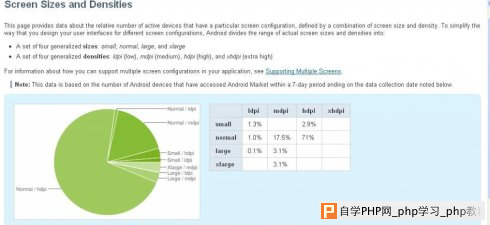

　　3)手机尺寸分布情况(http://developer.android.com/resources/dashboard/screens.html)如图3所示，目前主要是以分辨率为800*480和854*480的手机用户居多

　　图3

　　从以上的屏幕尺寸分布情况上看，其实手机只要考虑3-4.5寸之间密度为1和1.5的手机

　　4. ui设计

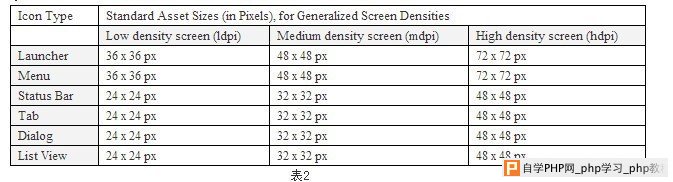

　　从开发角度讲，应用程序会根据3类Android手机屏幕提供3套UI布局文件，但是相应界面图标也需要提供3套，如表2所示

　　Icon Type

　　Standard Asset Sizes (in Pixels), for Generalized Screen Densities

　　Low density screen (ldpi)

　　Medium density screen (mdpi)

　　High density screen (hdpi)

　　Launcher

　　36 x 36 px

　　48 x 48 px

　　72 x 72 px

　　Menu

　　36 x 36 px

　　48 x 48 px

　　72 x 72 px

　　Status Bar

　　24 x 24 px

　　32 x 32 px

　　48 x 48 px

　　Tab

　　24 x 24 px

　　32 x 32 px

　　48 x 48 px

　　Dialog

　　24 x 24 px

　　32 x 32 px

　　48 x 48 px

　　List View

　　24 x 24 px

　　32 x 32 px

　　48 x 48 px

　　表2

　　5.如何做到自适应屏幕大小呢?

　　1)界面布局方面

　　需要根据物理尺寸的大小准备5套布局，layout(放一些通用布局xml文件，比如界面中顶部和底部的布局，不会随着屏幕大小变化，类似windos窗口的title bar),layout-small(屏幕尺寸小于3英寸左右的布局)，layout-normal(屏幕尺寸小于4.5英寸左右)，layout-large(4英寸-7英寸之间)，layout-xlarge(7-10英寸之间)

　　2)图片资源方面

　　需要根据dpi值准备5套图片资源，drawable，drawalbe-ldpi,drawable-mdpi,drawable-hdpi,drawable-xhdpi

　　Android有个自动匹配机制去选择对应的布局和图片资源
