JavaScript基础——使用Canvas绘图

来源：未知    时间：2016-11-03 14:14 作者：xxadmin 阅读:次

[导读] 最近在学习Canvas画图的方法，最近有时间做了个整理，如下： 1、基本用法 要使用canvas元素，必须先设置其width和height属性，指定可以绘图的区域大小，出现在开始后结束标签中的内容...

最近在学习Canvas画图的方法，最近有时间做了个整理，如下：

1、基本用法

要使用<canvas>元素，必须先设置其width和height属性，指定可以绘图的区域大小，出现在开始后结束标签中的内容是后备信息，如果浏览器不支持<canvas>元素，就会显示这些信息。例如：

<canvas id="drawing" width="200" height="200">A Drawing of something</canvas>

使用toDataURL()方法，可以导出在<canvas>元素上绘制的图像。

var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//取得图像的数据URI
var imgURI=drawing.toDataURL("image/png");
alert(imgURI);
//显示图像
var image=document.createElement("img");
image.src=imgURI;
document.body.appendChild(image);
}

2、2D上下文

（1）、填充和描边

填充：用指定的样式填充图形；描边：就是只在图形的边缘画线。fillStyle和strokeStyle两个属性的值可以是字符串、渐变对象或模式对象。

var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");</span>
<span style="font-size:14px;">//此程序由于没有图像，填充和描边不会显示
context.strokeStyle="#0000ff";
context.fillStyle="red";
}

（2）、绘制矩形

  矩形是唯一一种可以直接在2D上下文绘制的形状。与矩形有关的方法包括：fillRec()、strokeRect()和clearRect()。这三个方法都能接收4个参数：x坐标、y坐标、宽度和高度。

 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制半透明的蓝色矩形
  context.fillStyle="rgba(0,0,255,0.5)";
context.fillRect(30,30,50,50);
//绘制红色描边矩形
context.strokeStyle="red";
context.strokeRect(10,90,50,50);
//绘制半透明的蓝色描边矩形
  context.strokeStyle="rgba(0,0,255,0.5)";
context.strokeRect(30,120,50,50);
//在两个矩形重叠的地方清除一个小矩形
context.clearRect(30,30,30,30);
}
</script>
</body>
</html>

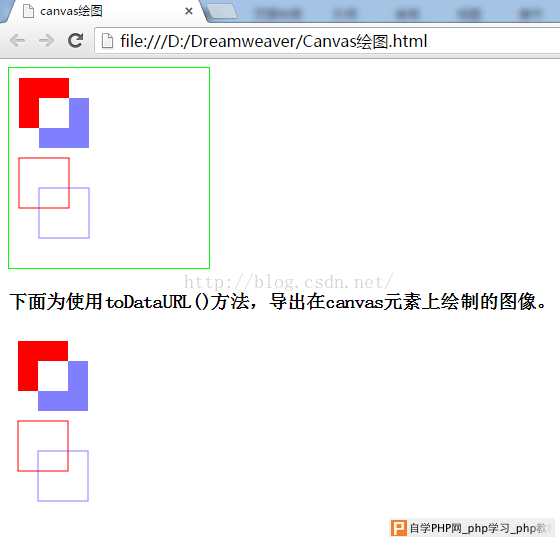

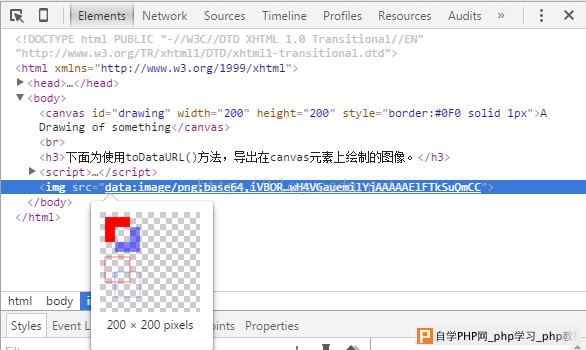

下面为使用toDataURL()方法，导出在canvas元素上绘制的图像程序如下：

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<br />
<h3>下面为使用toDataURL()方法，导出在canvas元素上绘制的图像。</h3>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制半透明的蓝色矩形
  context.fillStyle="rgba(0,0,255,0.5)";
context.fillRect(30,30,50,50);
//绘制红色描边矩形
context.strokeStyle="red";
context.strokeRect(10,90,50,50);
//绘制半透明的蓝色描边矩形
  context.strokeStyle="rgba(0,0,255,0.5)";
context.strokeRect(30,120,50,50);
//在两个矩形重叠的地方清除一个小矩形
context.clearRect(30,30,30,30);
//取得图像的数据URI
var imgURI=drawing.toDataURL("image/png");
//显示图像
var image=document.createElement("img");
image.src=imgURI;
document.body.appendChild(image);
}
</script>
</body>
</html>

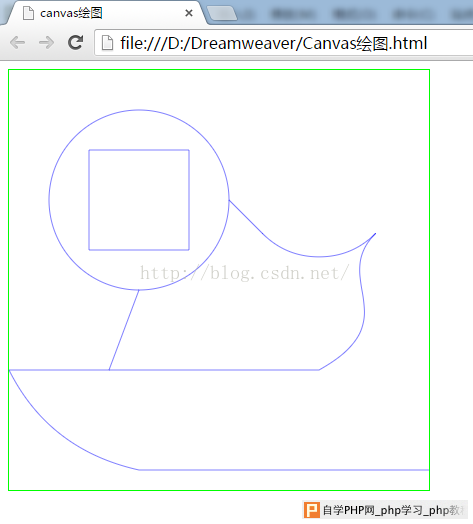

（3）、绘制路径

要绘制路径，首先必须调用beginPath()方法，表示要开始绘制新路径。


 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="420" height="420" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//开始路径
context.beginPath();
/*绘制弧线，使用arc(x,y,radius,startAngle,endAngle,counterclockwise)方法
以(x,y)为圆心绘制一条弧线，弧线半径为radius，起始和结束角度（用弧度表示）分别为startAngle
和endAngle。最后一个参数表示是否按逆时针方向计算，值为false表示顺时针方向计算。
*/
context.arc(130,130,90,0,2*Math.PI,false);
/*arcTo(x1,y1,x2,y2,radius):从上一点开始绘制一条弧线，到(x2,y2)为止，并且以给
定的半径radius穿过(x1,y1)
*/
context.arcTo(310,220,400,130,80)
/*bezierCurveTo(c1x,c1y,c2x,c2y,x,y):从上一点开始绘制一条曲线，到（x,y）为
 止，并且以(c1x,c1y)和(c2x,c2y)为控制的。
*/
context.bezierCurveTo(320,210,400,250,310,300);
/*lineTo(x,y):从上一点开始绘制一条直线，到(x,y)为止*/
context.lineTo(0,300);
context.moveTo(130,220);
context.lineTo(100,300);
/*quadraticCurveTo(cx,cy,x,y):从上一点开始绘制一条二次曲线，到(x,y)为止，并且
以(cx,cy)作为控制点
*/
context.quadraticCurveTo(40,380,130,400);
context.lineTo(450,400);
/*rect(x,y,width,height):从点（x,y）开始绘制一个矩形路径*/
context.rect(80,80,100,100)
  context.strokeStyle="rgba(0,0,255,0.5)";
//最后必须调用stroke()方法，这样才能把图像绘制到画布上。
context.stroke();
}
</script>
</body>
</html>

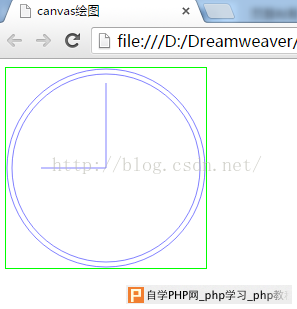

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//开始路径
context.beginPath();
//绘制外圆
context.arc(100,100,99,0,2*Math.PI,false);
//绘制内圆
context.moveTo(194,100);//将绘图游标移动到（x,y），不画线
context.arc(100,100,94,0,2*Math.PI,false);
//绘制分针
context.moveTo(100,100);
context.lineTo(100,15);
//绘制时针
context.moveTo(100,100);
context.lineTo(35,100);
  context.strokeStyle="rgba(0,0,255,0.5)";
//最后必须调用stroke()方法，这样才能把图像绘制到画布上。
context.stroke();
}
</script>
</body>
</html>

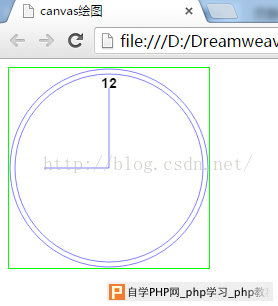

（4）、绘制文本

绘制文本主要有两个方法：fillText()和strokeText()。这两个方法接收4个参数：要绘制的文本字符串、x坐标，y坐标和可选的最大像素宽度。这两个方法有三个属性：font、textAlign和textBaseline。

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//开始路径
context.beginPath();
//绘制外圆
context.arc(100,100,99,0,2*Math.PI,false);
//绘制内圆
context.moveTo(194,100);//将绘图游标移动到（x,y），不画线
context.arc(100,100,94,0,2*Math.PI,false);
//绘制分针
context.moveTo(100,100);
context.lineTo(100,20);
//绘制时针
context.moveTo(100,100);
context.lineTo(35,100);
//添加文字“12”
context.font="bold 14px Arial";
context.textAlign="center";
context.textBaseline="middle";//文本的基线
context.fillText("12",100,15);
  context.strokeStyle="rgba(0,0,255,0.5)";
//最后必须调用stroke()方法，这样才能把图像绘制到画布上。
context.stroke();
}
</script>
</body>
</html>

（5）、变换

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//开始路径
context.beginPath();
//缩放图像
/*scale(scaleX,scaleY):缩放图像，在x方向乘以scaleX，在y方向乘以scaleY。
scaleX和scaleY的默认值都是1.0
*/
context.scale(0.8,0.8);
//绘制外圆
context.arc(100,100,99,0,2*Math.PI,false);
//绘制内圆
context.moveTo(194,100);//将绘图游标移动到（x,y），不画线
context.arc(100,100,94,0,2*Math.PI,false);
//变换原点
/*translate(x,y):将坐标原点移动到（x,y）。执行这个变换后，坐标(0,0)会变成之
前由(x,y)表示的点
*/
context.translate(100,100);
//添加文字“12”
context.font="bold 14px Arial";
context.textAlign="center";
context.textBaseline="middle";//文本的基线
context.fillText("12",0,-85);
//旋转表针
/*rotate(angle):围绕原点旋转图像angle弧度*/
context.rotate(1);
//绘制分针
context.moveTo(0,0);
context.lineTo(0,-80);
//绘制时针
context.moveTo(0,0);
context.lineTo(-65,0);
  context.strokeStyle="rgba(0,0,255,0.5)";
//最后必须调用stroke()方法，这样才能把图像绘制到画布上。
context.stroke();
}
</script>
</body>
</html>

（6）、绘制图像

var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
var image=document.getElementById("image");
context.drawImage(image,10,10,20,20);//起点为(10,10)，图像大小会变成20x20像素；
}

（7）、阴影

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//设置阴影
context.shadowColor="rgba(0,0,0,0.5)"//设置阴影颜色
context.shadowOffsetX=5;//设置形状或路径x轴方向的阴影偏移量，默认值为0；
context.shadowOffsetY=5;//设置形状或路径y轴方向的阴影偏移量，默认值为0；
context.shadowBlur=4;//设置模糊的像素数，默认值为0，即不模糊。
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制半透明的蓝色矩形
  context.fillStyle="rgba(0,0,255,1)";
context.fillRect(30,30,50,50);
}
</script>
</body>
</html>

（8）、渐变

  渐变由CanvasGradient实例表示，很容易通过2D上下文来创建和修改。要创建一个新的先行渐变，可以调用createLinearGradient()方法。这个方法接收4个参数：起点的x坐标，起点的y坐标，终点的x坐标，终点的y坐标。创建渐变对象后，下一步就是使用addColorStop()方法来指定色标，这个方法接收两个参数：色标位置和css颜色值。色标位置是一个0（开始的颜色）到1（结束的颜色）之间的数据。


 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//设置渐变
var gradient=context.createLinearGradient(30,30,70,70);
gradient.addColorStop(0,"white");
gradient.addColorStop(1,"black");
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制渐变矩形
  context.fillStyle=gradient;
context.fillRect(30,30,50,50);
}
</script>
</body>
</html>

为了确保渐变与形状对齐，有时候可以考虑使用函数来确保坐标合适，例如：

function createRectLinearGradient(context,x,y,width,height){
  return context.createLinearGradient(x,y,x+width,y+height);
}
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//设置渐变
var gradient=createRectLinearGradient(context,30,30,50,50);
gradient.addColorStop(0,"white");
gradient.addColorStop(1,"black");
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制渐变矩形
  context.fillStyle=gradient;
context.fillRect(30,30,50,50);
}
//确保渐变与形状对齐
function createRectLinearGradient(context,x,y,width,height){
  return context.createLinearGradient(x,y,x+width,y+height);
}
</script>
</body>
</html>



要创建径向渐变（或放射渐变），可以使用createRadialGradient()方法，这个方法接收6个参数，对应着两个圆的圆心和半径，


<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>canvas绘图</title>
</head>
<body>
<canvas id="drawing" width="200" height="200" style="border:#0F0 solid 1px">A Drawing of something</canvas>
<script>
var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
//设置渐变
var gradient=context.createRadialGradient(55,55,10,55,55,30);
gradient.addColorStop(0,"white");
gradient.addColorStop(1,"black");
//绘制红色矩形
context.fillStyle="red";
context.fillRect(10,10,50,50);
//绘制渐变矩形
  context.fillStyle=gradient;
context.fillRect(30,30,50,50);
}
</script>
</body>
</html>

（9）、模式

模式其实就是重复的图像，可以用来填充或描边图形

var drawing=document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if(drawing.getContext){
//取得绘图上下文对象的引用，“2d”是取得2D上下文对象
var context=drawing.getContext("2d");
  var image=document.images[0];
pattern=context.createPattern(image,"repeat");
  context.fillStyle=pattern;
context.fillRect(10,10,150,150);
}

最新评论

    加载更多~~

    添加评论

    更多文章推荐

    自学PHP网专注网站建设学习,PHP程序学习,平面设计学习，以及操作系统学习

    京ICP备14009008号-1@版权所有www.zixuephp.com

    网站声明：本站所有视频，教程都由网友上传，站长收集和分享给大家学习使用，如由牵扯版权问题请联系站长邮箱904561283@qq.com

    添加评论
