网络已经无处不在。每当基础设施出现问题时，被抱怨的通常是网络，很大一部分原因是，网络负责连接一切——无网络，无 APP！
在 Docker 早期阶段，网络设计确实非常复杂，那时候配置网络几乎是一种乐趣。
Docker 在容器内部运行应用，这些应用之间的交互依赖于大量不同的网络，这意味着 Docker 需要强大的网络功能。幸运的是，Docker 对于容器之间、容器与外部网络和 VLAN 之间的连接均有相应的解决方案。
后者对于那些需要跟外部系统（如虚拟机和物理机）的服务打交道的容器化应用来说至关重要。
Docker 网络架构源自一种叫作容器网络模型（CNM）的方案，该方案是开源的并且支持插接式连接。
Libnetwork 是 Docker 对 CNM 的一种实现，提供了 Docker 核心网络架构的全部功能。不同的驱动可以通过插拔的方式接入 Libnetwork 来提供定制化的网络拓扑。
为了实现开箱即用的效果，Docker 封装了一系列本地驱动，覆盖了大部分常见的网络需求。其中包括单机桥接网络（Single-Host Bridge Network）、多机覆盖网络（Multi-Host Overlay），并且支持接入现有 VLAN。
Docker 生态系统中的合作伙伴通过提供驱动的方式，进一步拓展了 Docker 的网络功能。Libnetwork 提供了本地服务发现和基础的容器负载均衡解决方案。
下图展示了顶层设计中的每个部分是如何组装在一起的。
Docker 网络架构的设计规范是 CNM。CNM 中规定了 Docker 网络的基础组成要素，完整内容见 GitHub 的 docker/libnetwork 库。
抽象来讲，CNM 定义了 3 个基本要素：沙盒（Sandbox）、终端（Endpoint）和网络（Network）。
下图展示了 3 个组件是如何连接的。
Docker 环境中最小的调度单位就是容器，而 CNM 也恰如其名，负责为容器提供网络功能。
下图展示了 CNM 组件是如何与容器进行关联的——沙盒被放置在容器内部，为容器提供网络连接。
容器 A 只有一个接口（终端）并连接到了网络 A。容器 B 有两个接口（终端）并且分别接入了网络 A 和网络 B。容器 A 与 B 之间是可以相互通信的，因为都接入了网络 A。但是，如果没有三层路由器的支持，容器 B 的两个终端之间是不能进行通信的。
需要重点理解的是，终端与常见的网络适配器类似，这意味着终端只能接入某一个网络。因此，如果容器需要接入到多个网络，就需要多个终端。
下图对前面的内容进行拓展，加上了 Docker 主机。虽然容器 A 和容器 B 运行在同一个主机上，但其网络堆栈在操作系统层面是互相独立的，这一点由沙盒机制保证。
在 Docker 早期阶段，网络部分代码都存在于 daemon 当中。daemon 变得臃肿，并且不符合 UNIX 工具模块化设计原则，即既能独立工作，又易于集成到其他项目。
所以，Docker 将该网络部分从 daemon 中拆分，并重构为一个叫作 Libnetwork 的外部类库。
现在，Docker 核心网络架构代码都在 Libnetwork 当中。Libnetwork 实现了 CNM 中定义的全部 3 个组件。此外它还实现了本地服务发现（Service Discovery）、基于 Ingress 的容器负载均衡，以及网络控制层和管理层功能。
Docker 封装了若干内置驱动，通常被称作原生驱动或者本地驱动。
在 Linux 上包括 Bridge、Overlay 以及 Macvlan，在 Windows 上包括 NAT、Overlay、Transport 以及 L2 Bridge。
第三方也可以编写 Docker 网络驱动。这些驱动叫作远程驱动，例如 Calico、Contiv、Kuryr 以及 Weave。
每个驱动都负责其上所有网络资源的创建和管理。举例说明，一个叫作“prod-fe-cuda”的覆盖网络由 Overlay 驱动所有并管理。这意味着 Overlay 驱动会在创建、管理和删除其上网络资源的时候被调用。
为了满足复杂且不固定的环境需求，Libnetwork 支持同时激活多个网络驱动。这意味着 Docker 环境可以支持一个庞大的异构网络。
在 Docker 早期阶段，网络设计确实非常复杂，那时候配置网络几乎是一种乐趣。
Docker 在容器内部运行应用，这些应用之间的交互依赖于大量不同的网络，这意味着 Docker 需要强大的网络功能。幸运的是，Docker 对于容器之间、容器与外部网络和 VLAN 之间的连接均有相应的解决方案。
后者对于那些需要跟外部系统（如虚拟机和物理机）的服务打交道的容器化应用来说至关重要。
Docker 网络架构源自一种叫作容器网络模型（CNM）的方案，该方案是开源的并且支持插接式连接。
Libnetwork 是 Docker 对 CNM 的一种实现，提供了 Docker 核心网络架构的全部功能。不同的驱动可以通过插拔的方式接入 Libnetwork 来提供定制化的网络拓扑。
为了实现开箱即用的效果，Docker 封装了一系列本地驱动，覆盖了大部分常见的网络需求。其中包括单机桥接网络（Single-Host Bridge Network）、多机覆盖网络（Multi-Host Overlay），并且支持接入现有 VLAN。
Docker 生态系统中的合作伙伴通过提供驱动的方式，进一步拓展了 Docker 的网络功能。Libnetwork 提供了本地服务发现和基础的容器负载均衡解决方案。
基础理论
在顶层设计中，Docker 网络架构由 3 个主要部分构成：CNM、Libnetwork 和驱动。- CNM 是设计标准。在 CNM 中，规定了 Docker 网络架构的基础组成要素。
- Libnetwork 是 CNM 的具体实现，并且被 Docker 采用，Libnetwork 通过 Go 语言编写，并实现了 CNM 中列举的核心组件。
- 驱动通过实现特定网络拓扑的方式来拓展该模型的能力。

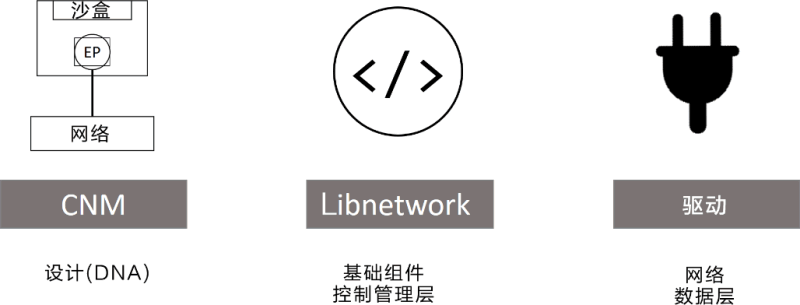

下图展示了顶层设计中的每个部分是如何组装在一起的。
1) CNM
一切都始于设计！Docker 网络架构的设计规范是 CNM。CNM 中规定了 Docker 网络的基础组成要素，完整内容见 GitHub 的 docker/libnetwork 库。
抽象来讲，CNM 定义了 3 个基本要素：沙盒（Sandbox）、终端（Endpoint）和网络（Network）。
- 沙盒是一个独立的网络栈。其中包括以太网接口、端口、路由表以及 DNS 配置。
- 终端就是虚拟网络接口。就像普通网络接口一样，终端主要职责是负责创建连接。在 CNM 中，终端负责将沙盒连接到网络。
- 网络是 802.1d 网桥（类似大家熟知的交换机）的软件实现。因此，网络就是需要交互的终端的集合，并且终端之间相互独立。

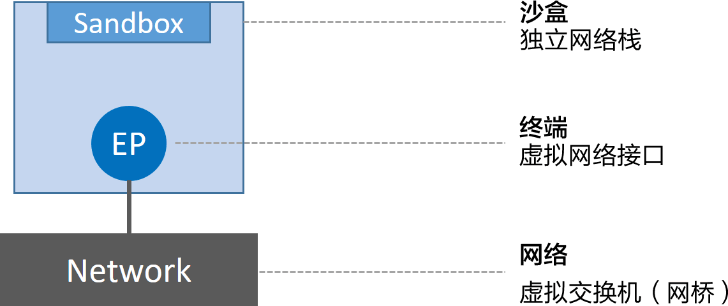

下图展示了 3 个组件是如何连接的。
Docker 环境中最小的调度单位就是容器，而 CNM 也恰如其名，负责为容器提供网络功能。

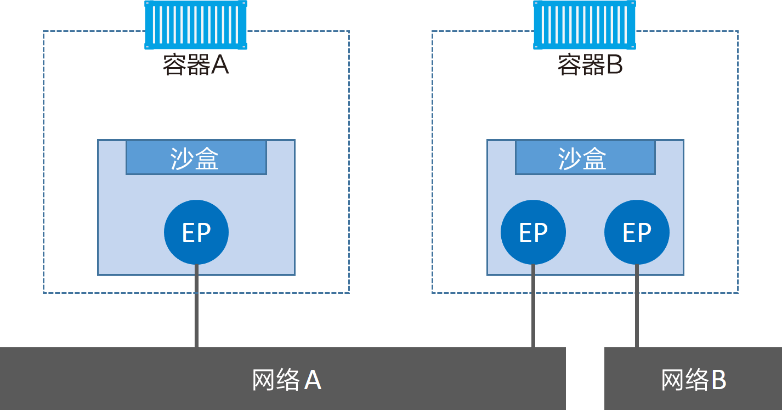

下图展示了 CNM 组件是如何与容器进行关联的——沙盒被放置在容器内部，为容器提供网络连接。
容器 A 只有一个接口（终端）并连接到了网络 A。容器 B 有两个接口（终端）并且分别接入了网络 A 和网络 B。容器 A 与 B 之间是可以相互通信的，因为都接入了网络 A。但是，如果没有三层路由器的支持，容器 B 的两个终端之间是不能进行通信的。
需要重点理解的是，终端与常见的网络适配器类似，这意味着终端只能接入某一个网络。因此，如果容器需要接入到多个网络，就需要多个终端。

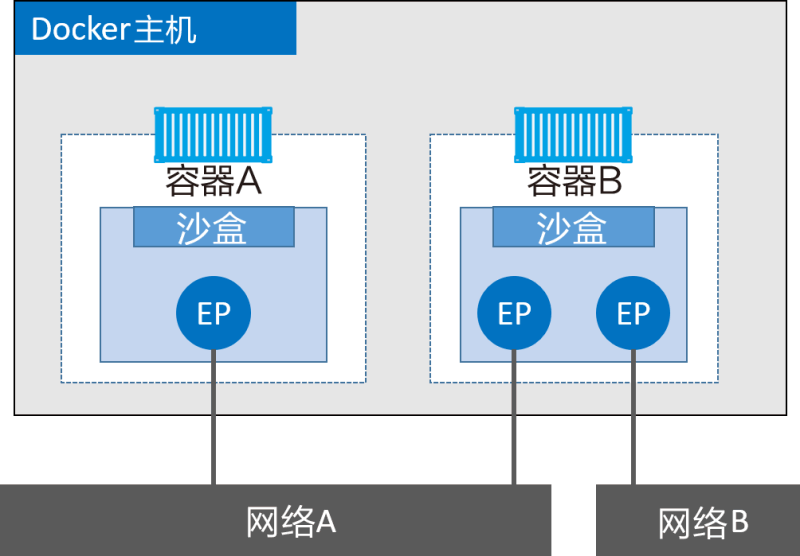

下图对前面的内容进行拓展，加上了 Docker 主机。虽然容器 A 和容器 B 运行在同一个主机上，但其网络堆栈在操作系统层面是互相独立的，这一点由沙盒机制保证。
2) Libnetwork
CNM 是设计规范文档，Libnetwork 是标准的实现。Libnetwork 是开源的，采用 Go 语言编写，它跨平台（Linux 以及 Windows），并且被 Docker 所使用。在 Docker 早期阶段，网络部分代码都存在于 daemon 当中。daemon 变得臃肿，并且不符合 UNIX 工具模块化设计原则，即既能独立工作，又易于集成到其他项目。
所以，Docker 将该网络部分从 daemon 中拆分，并重构为一个叫作 Libnetwork 的外部类库。
现在，Docker 核心网络架构代码都在 Libnetwork 当中。Libnetwork 实现了 CNM 中定义的全部 3 个组件。此外它还实现了本地服务发现（Service Discovery）、基于 Ingress 的容器负载均衡，以及网络控制层和管理层功能。
3) 驱动

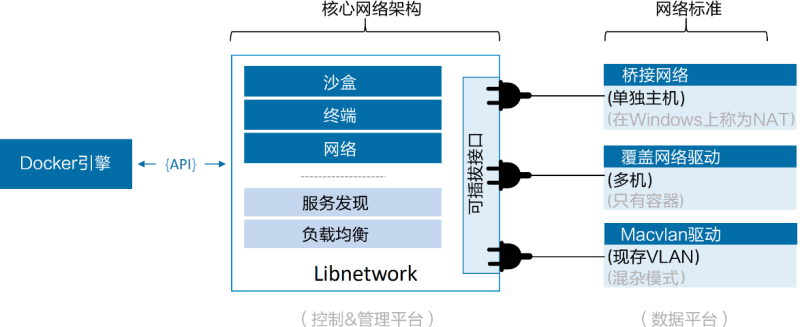

如果说 Libnetwork 实现了控制层和管理层功能，那么驱动就负责实现数据层。比如，网络连通性和隔离性是由驱动来处理的，驱动层实际创建网络对象也是如此，其关系如下图所示。
Docker 封装了若干内置驱动，通常被称作原生驱动或者本地驱动。
在 Linux 上包括 Bridge、Overlay 以及 Macvlan，在 Windows 上包括 NAT、Overlay、Transport 以及 L2 Bridge。
第三方也可以编写 Docker 网络驱动。这些驱动叫作远程驱动，例如 Calico、Contiv、Kuryr 以及 Weave。
每个驱动都负责其上所有网络资源的创建和管理。举例说明，一个叫作“prod-fe-cuda”的覆盖网络由 Overlay 驱动所有并管理。这意味着 Overlay 驱动会在创建、管理和删除其上网络资源的时候被调用。
为了满足复杂且不固定的环境需求，Libnetwork 支持同时激活多个网络驱动。这意味着 Docker 环境可以支持一个庞大的异构网络。
